捲揚機 > 碳刷馬達吊貨捲揚機 > CWL-301L

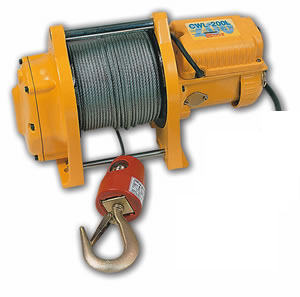

 碳刷馬達吊貨捲揚機 CWL-301L


 特性
● 主機鋁合金壓鑄成型,強度高、重量輕、搬移方便。
● 串激式碳刷馬達特性佳,高載重、馬力足,低載重、速度快,省時又省力,工作高效率。
● 雙重安全制動裝置:斷電時馬達電阻式逆向電流煞車及機械式棘輪煞車先後作動,安全可靠。
● 開關採分離式設計,攜帶方便。
● 配合川方牌吊架或直接座地使用,均非常簡便。
● 單相220V

 規格

 單線吊重(最外層): 300 kg
 速度(最外層): 25 m/min
 碳刷馬達
馬力 : 2300 W
電流 : 11 A
 煞車
馬達 : 電阻式
機械
: 雙棘輪
  揚程 : 39 m
  標準配件
鋼索 : 7 mm x 40 m
電源線 :3 芯 × 0.6 m
開關線 : 2.0mm 2 ×6 芯×10 m
錘重吊鉤 :CHW-0031
 淨重: 22
 毛重: 40
 備註:
● 鋼索最外層代表吊重最輕,但速度郤最快。
● 使用三角吊輪, 雙線吊重將增加85%, 但速度相對減半。
● 捲揚機嚴禁乘載人員且不得過載使用。


 各種坡度之拉力(kg)

 坡度% / 角度拉力 (kg)
 水平
2,200
 10%6º1,400
 20%11 º1,050
 40%22º700
 60%31 º550
 80%39º500
備註:
● 上述拉力為鋼索繞於索輪最外層之單線拉力,每往內一層其拉力將增加10%。
● 上述拉力為滾動負載且設其磨擦阻力為15%(不同適用場合其阻力不同,將影響所需之實際拉力)

 尺寸(mm)
