| | | | | | | | > 捲揚機 > 吊貨捲揚機 > CWG-30565 |  | | | 吊貨捲揚機 CWG-30565 | | |  | | | | | | 特性
● 齒輪使用高額定高效率滾動軸承。
● 齒輪經熱處理高精度加工,耐磨。
● 游星式齒輪動力平均分配受力,安全性高及使用壽命長。
● 電磁剎車器無須調整間隙,停電時立即自動剎車,安全可靠。
● IEC國際規範感應馬達,可長時間頻繁使用,維修簡易。
● 附安裝底座及電磁控制箱。
● 三相 220V /380V /440V。 | | | | | | 規格
| | 單線吊重(最外層): 1,000 kg | | | 速度
最底層 :9.8~20 m/min
最外層 :16.8~30 m/min | | | 馬達hp 馬力x級數
最底層 : 5 X 6
最外層 : 7.5 X4 | | | 揚程 : 97 m | | | 鋼索 : 12 mm x 100 m | | | 淨重 : 290 kg | | | | | | 備註:
● 上述規格依據60 Hz電源, 不得使用於50 Hz電源。
● 鋼索最外層代表吊重最輕, 但速度郤最快。
● 使用三角吊輪, 雙線吊重將增加85%, 但速度相對減半。
● 捲揚機嚴禁乘載人員且不得過載使用。 |
| | | | | | 各種坡度之拉力(kg)
| | 坡度% / 角度 | 拉力 (kg) | | | 水平
| 7,000 | | | 10%6º | 4,400 | | | 20%11 º | 3,250 | | | 40%22º | 2,150 | | | 60%31 º | 1,700 | | | 80%39º | 1,500 |
備註：
● 上述之拉力為鋼繞於索輪最外層之單線拉力，每往內一層其拉力將增加10%。
● 上述拉力為滑動負載且設磨擦阻力為15%(不同適用場合其阻力不同，將影響所需之實際拉力)。 | | |
標準配件
● 12mm x 100m鋼索
● 電磁開關箱(LV-360)
● 開關附線
● 底座
| | |

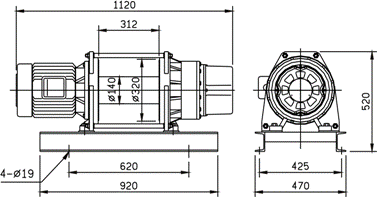

尺寸(mm)
| | | | | |  | | | | | | | | | |
| |
| |
