美国赛瓦|SERVA PIERCE PH系列行星齿轮液压绞车 - SERVAgroup|Planetary Gear Hydraulic Winch

美国赛瓦|SERVA PIERCE PH系列-行星齿轮液压绞车/Planetary Gear Hydraulic Winch

一个或一个以上齿轮的轴线绕另一齿轮的固定轴线回转的齿轮传动。行星轮 c既绕自身的轴线回转,又随行星架x绕固定轴线回转。太阳轮a、行星架和内齿轮b都可绕共同的固定轴线回转，并可与其他构件联结承受外加力矩，它们是这种轮系的三个基本件。三者如果都不固定，确定机构运动时需要给出两个构件的角速度，这种传动称差动轮系；如果固定内齿轮b或太阳轮a，则称行星轮系。通常这两种轮系都称行星齿轮传动。

因其质量轻，结构小，成为目前国际、国内各厂随车绞盘中采用得最多的传动方式。更多传动核心技术资料：各类绞盘/绞车的传动方式

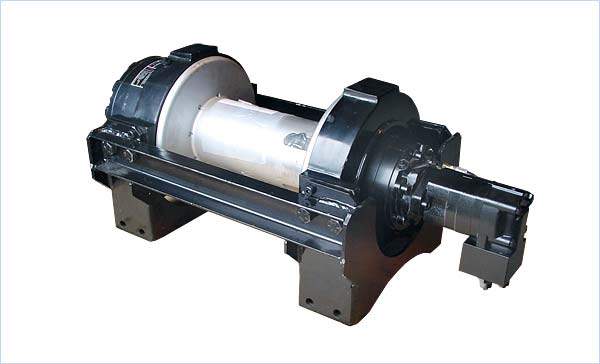

美国赛瓦（SERVA Group）研制生产的PIERCE PH系列行星齿轮液压绞车单线拉力范围覆盖5-25吨，是汽车和特种车辆上的随车工具，用于在艰苦路况进行越野行驶时的自救自卸。也可供工程安装、油田钻采、道路清障等施工现场吊拉牵引重物之用。其特点为结构紧凑、体积小、重量轻、拉力大、安装简单、操作灵活、维修方便，可用汽车本身的液压系统进行工作。

：

1、各类绞盘/绞车的传动方式 2、Winch Motors,Gear Trains and other important Components

美国赛瓦集团（SERVA Group）研制生产的PIERCE PH系列行星齿轮液压绞车，是汽车和特种车辆上的随车工具，用于在艰苦路况进行越野行驶时的自救自卸。也可供工程安装、油田钻采、道路清障等施工现场吊拉牵引重物之用。其特点为结构紧凑、体积小、重量轻、拉力大、安装简单、操作灵活、维修方便，可用汽车本身的液压系统进行工作。

两级高效液压行星齿轮传动；
制动器和平衡阀保证绞盘安全使用；
弹簧作用液压盘式刹车；
弹簧作用离合器,定位简便可靠；
离合器气动操作简便易行；
结构简单、操作方便，便于保养与维修。

美国赛瓦|SERVA PIERCE PH系列行星齿轮液压绞车总览简表

标准型号	拉力磅(lbs)值	拉力公斤(kgf)值	净重(Kg)	钢缆(φmmxM)	压力/流量	最快回绳(M/min)
PIERCE PH12000	12000	5443	70	11x48	19/60	10.7
PIERCE PH15000	15000	6804	136	12x94	16.8/56	14.6
PIERCE PH23000	23000	10433	250	16x53	21/60	8.6
PIERCE PH30000	30000	13608	220	16x91	21/56	10.9
PIERCE PH35000	35000	15876	220	19x48	17.5/53	7.4
PIERCE PH55000	55000	24948	380	22x80	21/53	5.4

美国赛瓦|SERVA PIERCE PH系列行星齿轮液压绞车用途广泛

PIERCE PH系列行星齿轮液压绞车单线拉力范围覆盖5-25吨，结构紧凑、体积小、重量轻、拉力大、安装简单、操作灵活、维修方便，可用汽车本身的液压系统进行工作。用于在艰苦路况进行越野行驶时的自救自卸，也可供工程安装、油田钻采、道路清障等施工现场吊拉牵引重物之用。目前已被国内外客户广泛用于消防救援车、道路清障车、军用特种车及工程安装作业平台。


液压绞车装车工程图	液压绞车装车特写图	合理地导出钢缆作业路径
